クリーンルーム材料の取り扱い · 貯蔵

窒素洗浄された輸送キャビネット

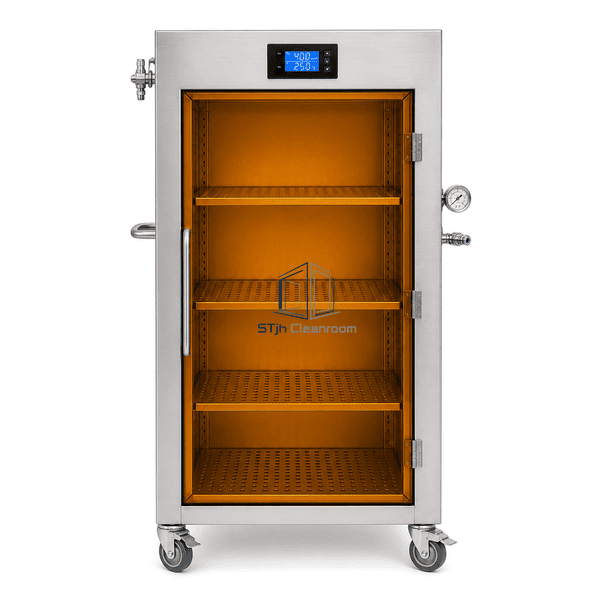

ガスケットの琥珀色の表示ドア、4つの穴あき棚、デジタル環境ディスプレイ、圧力計、ガス接続、ロック可能なクリーンルームキャスターを備えたモバイル304ステンレス鋼の窒素パージキャビネット。

モバイル低湿度ストレージは、クリーンルームのプロセスポイント間で水分に敏感な材料を保護します

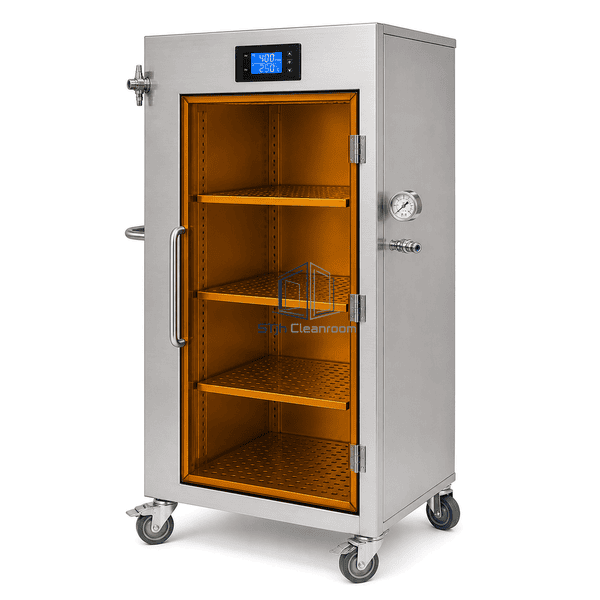

制御された窒素入口、圧力表示および救援ハードウェアは安定したパージ環境をサポートします

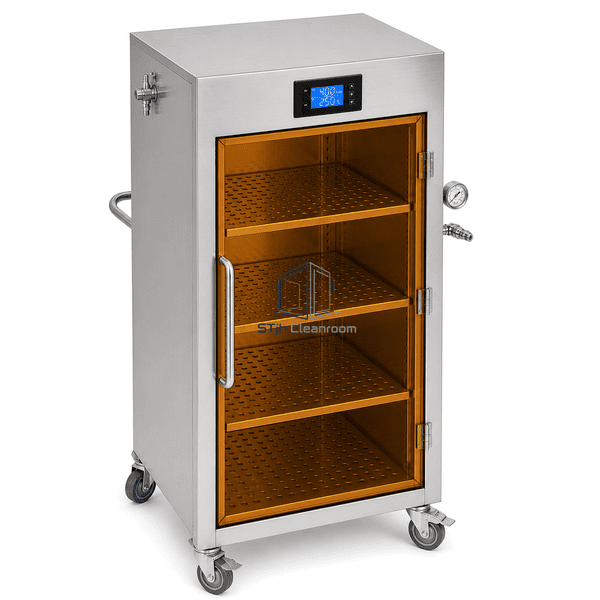

ガスケット付き琥珀色のビューイングドアと穴あき棚は、可視性と分散ガスの流れを兼ね備えています

商品紹介

窒素パージされた輸送キャビネットは、湿気に敏感な材料が管理された作業エリア間を移動する間、清潔で乾燥した貯蔵量を維持します。溶接されたステンレス鋼のエンクロージャーは、繰り返しのワイプダウンをサポートし、琥珀色の表示ドアを使用すると、キャビネットを開かずに内容を確認できます。窒素は、規制された側面接続を通って入り、制御されたレリーフパスを通過する前に、穴あき棚の周りを通過します。デジタル環境ディスプレイとアナログ圧力計は、オペレーターが選択したキャビネット構成を確認するのに役立ち、プッシュハンドルとスイベルキャスターは実用的な施設内のモビリティを提供します。

主要な特徴

密閉されたステンレス鋼のエンクロージャーは、移動およびステージング中の周囲の水分および粒子の浸入を制限します。

4つの調整可能な穴あき棚は、トレイ、キャリア、および密封された材料パックの周りのガス循環を促進します。

琥珀色の透明なドアは目視検査を提供し、静的散逸グレージングは電荷に敏感な負荷に利用できます。

外部ガス接続、圧力計、およびリリーフ配置は、制御された低圧窒素パージをサポートします。

滑らかなステンレス表面、アクセス可能な棚サポート、モバイルハードウェアにより、定期的なクリーンルームの清掃が簡素化されます。

アプリケーションのソリューション

通常の移動式キャビネットは、敏感な負荷を湿度の高い室内空気にさらし、密閉が不十分なドアから過剰なパージガスを消費し、輸送中に低圧の乾燥環境が維持されていることを明確に示していません。

ドアを開けた後の湿度回復規制されたパージ接続とオプションの自動ハイフローリカバリーモードにより、選択したドライストレージ状態がより効率的に復元されます。

不均一な窒素分布穴あき棚とオプションの内部プレナムにより、乾燥ガスが貯蔵高さ全体を循環できるようになります。

過剰なガス消費圧縮されたドアガスケットと構成可能な低流量制御により、ドアを閉じた保持期間中の漏れを減らします。

意図しないキャビネット加圧専用のレリーフまたはブリードパスは圧力を制限し、外部ゲージは目に見える動作チェックを提供します。

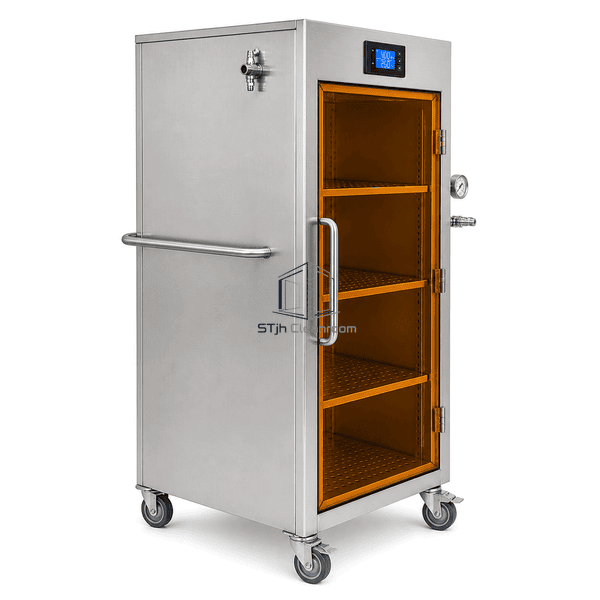

きれいな地域を通る安全な動きリジッドプッシュハンドル、スイベルキャスター、パーキングブレーキは、制御されたルーティングと安定したステージングをサポートします。

典型的な用途

湿気に敏感な半導体材料、ウェーハキャリア、光学部品、電子アセンブリ、精密部品、実験室サンプル、およびクリーンルームと乾燥生産エリアでの密封されたプロセス消耗品の制御された移動と短期保管。

技術的なパラメータ

このキャビネットは真空操作よりもむしろ低圧のパージサービスのために意図されています。窒素供給は上流で規制され、クリーンガスフィッティングを通じて導入され、棚の開口部から分配されます。ガスケット付きのドアは漏れを減らし、レリーフまたはブリードデバイスは意図しない圧力の蓄積を防ぎます。キャビネットのサイズ、棚の積み込み、目標の相対湿度、ドアを開ける頻度、および許容される窒素消費量が、必要な流量制御パッケージを決定します。モバイルベースは、目的のルートと駐車条件に応じてブレーキが指定された、4つのクリーンルーム対応のスイベルキャスターを介してロードされたキャビネットの質量を転送します。

コア材料	304ステンレス鋼エンクロージャーオプションの316Lステンレスクリーン表面と琥珀色のアクリルまたは静的散逸PVCビューパネル
パネルの厚さ	20-40mm制造ドアとエンクロージャフレームセクション
有効幅	470-900mm使用可能な棚の幅
最大長さ	最大1200 mmの全体的な水平キャビネットの長さ
鋼鉄の厚さを直面する	1.0-1.5mmのステンレス钢のエンクロージャシート
コア密度	7900-8000 kg/m ³ 公称オーステナイト系ステンレス钢密度
熱伝導率	20 °Cでおよそ14-15 W/(m・K)
表面仕上げ	パッシベートされた内部と滑らかで洗浄可能なエッジを備えたファインブラッシングまたは電気研磨されたエクステリア
ジョイントタイプ	継続的に溶接されたステンレスエンクロージャー、ガスケット付きヒンジ付きドア、圧縮ハードウェア、密閉ガスポート接続
カスタマイズ	意図したアプリケーションと動作環境に基づいて利用できます。

利用可能なオプション

304または316Lステンレス鋼、アンバーアクリルまたは静的散逸PVCビューイングドア、手動2-20 SCFH流量計、自動相対湿度パージコントローラー、温度/RHデータ表示、デュアルフローパージ回収、圧力リリーフバルブ、内部ガス分配プレナム、調整可能な穴あき棚、キー付きラッチ、接地点、導電性キャスター、およびカスタムガスポートの場所。
