クリーンルーム制御キャビネット

密閉された洗浄可能なステンレス製の外装の後ろに、PLC、I/O、電源、ネットワークハードウェアを収容する衛生的な自動化キャビネット。

衛生的なステンレス製エンクロージャ
PLCおよびI/Oインテグレーション
密封されたタッチスクリーンオプション
分離された電力および信号配線

商品紹介

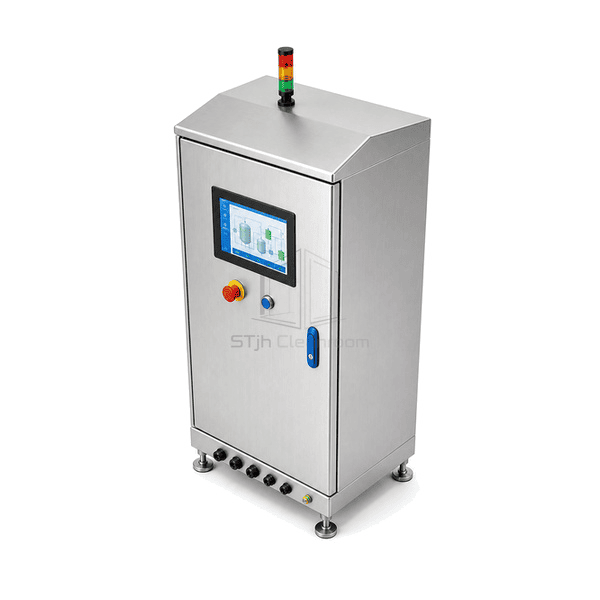

クリーンルーム制御キャビネットは、頻繁に拭き取り、粒子を制限するように設計されたエンクロージャーに自動化ハードウェアを統合します。傾斜または平らな滑らかな屋根、隠されたまたは外部の衛生的なヒンジ、および圧縮されたドアガスケットが内部を保護します。電源デバイス、PLCモジュール、ネットワークスイッチ、および端子は、分離された配線ゾーンに配置されますが、フラッシュタッチスクリーンとカラーステータススタックは、開いた切り欠きなしで追加できます。

主要な特徴

滑らかなステンレスシェルは、クリーンルーム面の外部冷却スロットを回避します。

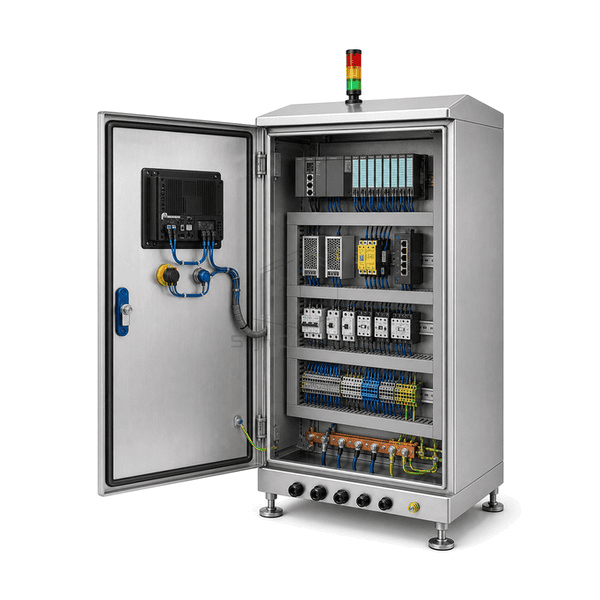

分離されたワイヤーダクトは、制御信号を高電流電力導体から遠ざけます。

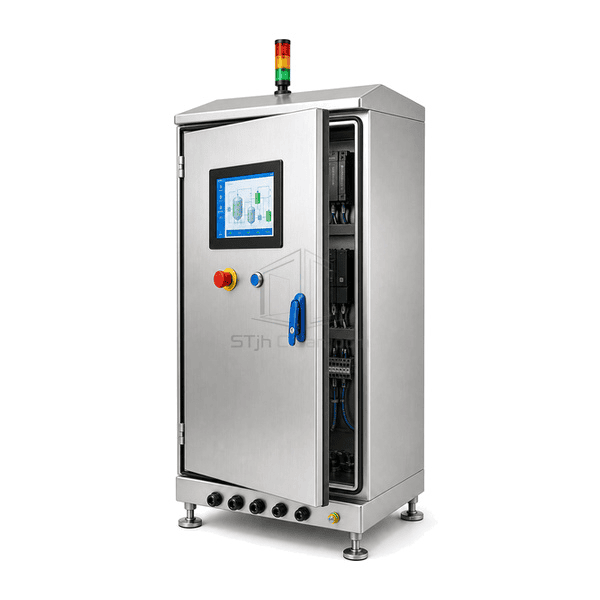

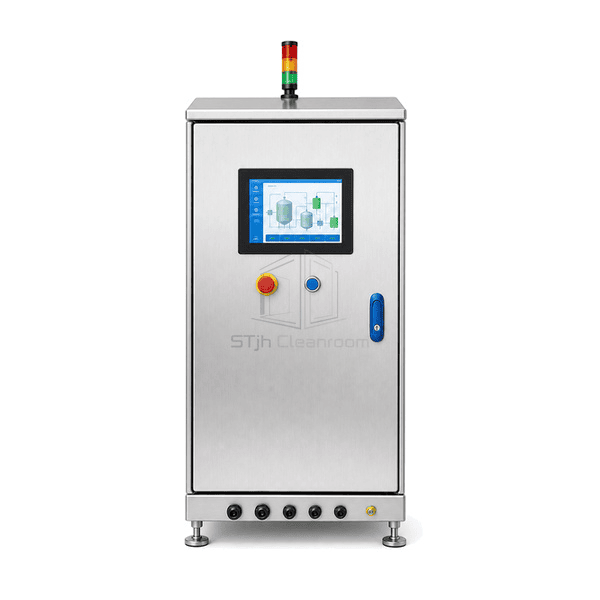

フラッシュシールされたタッチスクリーンは、閉じたドアからレシピとアラームアクセスを提供します。

DINレールハードウェアとラベル付き端子は、制御されたコンポーネントの交換をサポートします。

内部熱設計では、熱負荷が必要な場合に導電性冷却または密封交換器を使用します。

アプリケーションのソリューション

自動化キャビネットは熱を発生させ、サービスへのアクセスを必要としますが、制御された部屋の中では、開いたファンと雑然とした配線は不適切です。

フィルターファンは、コントロールエンクロージャーを通して部屋の粒子を引き出します。閉じたキャビネットは、受動的な散逸または密閉された熱管理オプションを使用します。

電力ケーブルと信号ケーブルはダクトを共有し、電気ノイズを発生させます。物理的な分離と専用の腺ゾーンは、配線の分離を維持します。

オペレーターは、定期的なアラームを確認するためだけにキャビネットを開きます。フラッシュHMIは、ドアが密閉されたまま、通常のコントロールを公開します。

ラベルのない端子配線はトラブルシューティング時間を延長します。番号付きダクト、端末、およびデバイスタグは、各フィールド接続をマッピングします。

典型的な用途

クリーンルームのプロセススキッド环境制御システム自動パススルー生产ラインコントロール

技術的なパラメータ

クリーンルーム制御キャビネットの典型的な構成可能な構造範囲を以下に示します。

コア材料	PLC、I/O、電源、リレー、ネットワークデバイス、銅配線付きSUS304またはSUS316Lエンクロージャー
パネルの厚さ	200-500mmエンクロージャの深さ
有効幅	500-1200 mm使用可能なキャビネット幅
最大長さ	全体的な床立ちの高さ最大2200mm
鋼鉄の厚さを直面する	1.5-2.0mmのキャビネット本体; 2.0mmのドアおよび腺プレート
コア密度	ステンレス制キャビネットシェルのためのおよそ7900-8000 kg/m ³
熱伝導率	14 — 16 W / （ m · K ）ステンレスエンクロージャ
表面仕上げ	ブラックHMIベゼルとトゥルーカラーステータスインジケーター付きファインブラッシングステンレス外装
ジョイントタイプ	連続ガスケットドア、衛生的なヒンジ、フラッシュHMIシール、分離された電源/信号腺プレート付き
カスタマイズ	意図したアプリケーションと動作環境に基づいて利用できます。

利用可能なオプション

壁に取り付けられたまたは床に立っているキャビネットPLCおよびHMIプラットフォームの選択密封された熱交換器リモートI/Oおよび工业用イーサネット
