Bộ lọc HEPA mini-Plate

Tấm lọc HEPA nhẹ không dùng các tấm ngăn kim loại gợn sóng, sử dụng các nếp gấp microglass được tạo khoảng cách bằng keo nóng chảy để tối đa hóa diện tích hoạt động và giảm thiểu trở lực dòng khí.

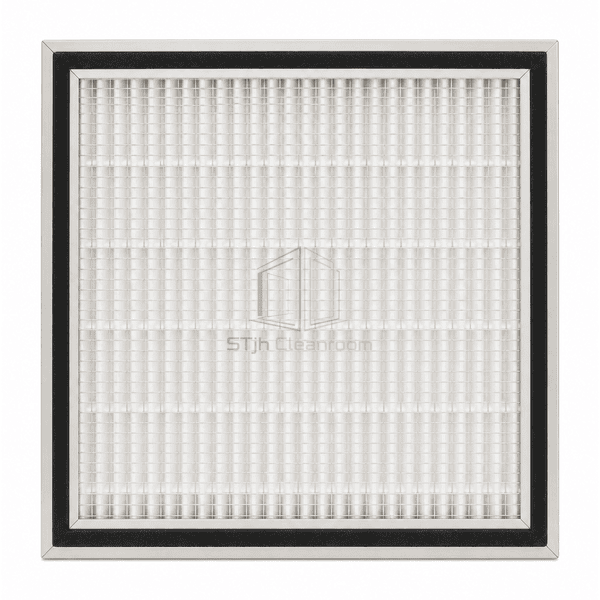

Nếp gấp Mini-Pleat không có tấm ngăn kim loại
Thả áp suất thấp
Khung nhôm nhẹ
Định dạng nhỏ gọn cho phòng sạch

Yêu cầu báo giá Duyệt các sản phẩm

Giới thiệu Sản phẩm

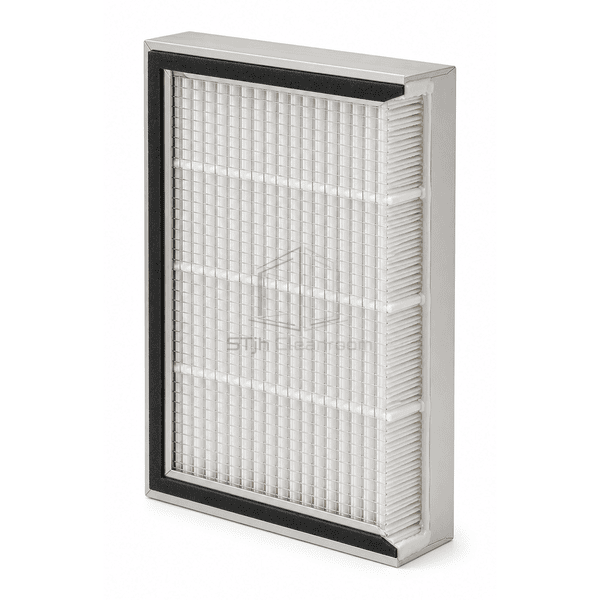

Bộ lọc HEPA mini-pleat sử dụng vật liệu lọc sợi thủy tinh siêu mịn, được gấp thành các nếp gấp sít nhau và ổn định bằng các gân nhựa nhiệt dẻo liên tục thay cho tấm ngăn kim loại gợn sóng. Khoảng cách gân chính xác ngăn vật liệu lọc tiếp xúc với nhau và tạo ra nhiều kênh dòng khí hẹp, đồng đều. Keo polyurethane liên kết cả cụm vật liệu lọc vào khung nhôm anod hóa đùn, trong khi lưới bảo vệ mặt tùy chọn bảo vệ các bề mặt lộ ra. Diện tích vật liệu lọc lớn và cấu hình nông khiến thiết kế này phù hợp cho trần phòng sạch, thiết bị dòng khí tầng và vỏ terminal nhỏ gọn.

Các tính năng chính

Các dải ngăn nóng chảy thay thế tấm kim loại gợn sóng và giảm cả trọng lượng lẫn cản trở dòng khí.

Hình học nếp gấp được kiểm soát chặt chẽ tạo ra diện tích HEPA hoạt động lớn trong tấm lọc có cấu hình nông.

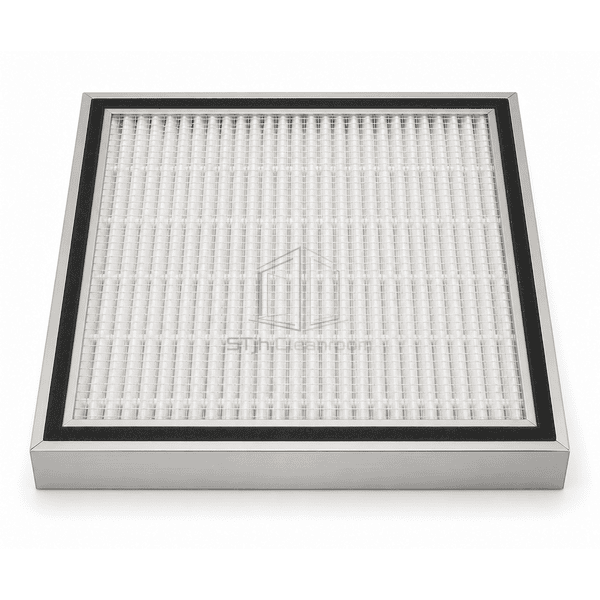

Các cạnh ô bằng nhôm đùn giữ bộ lọc vuông vức đồng thời chống chịu các chất tẩy rửa phòng sạch thông thường.

Keo polyurethane đổ kín toàn bộ chu vi vật liệu lọc mà không để lại đường bypass bên trong.

Các giải pháp cho ứng dụng của bạn

Tấm HEPA mini-pleat phải kết hợp vật liệu lọc hiệu suất cao, dễ hư hỏng với khoảng cách chính xác và khả năng bịt kín mép đáng tin cậy.

Các ô HEPA có tấm ngăn kim loại quá nặng đối với bố trí lưới trần dày đặc.Các nếp gấp nóng chảy không có tấm ngăn kim loại và các cạnh nhôm đùn giúp giảm trọng lượng trong khi vẫn giữ diện tích vật liệu lọc.

Các bề mặt vật liệu lọc xếp quá sát chạm vào nhau và tạo ra các kênh bị tắc.Các gân keo liên tục đã hiệu chuẩn duy trì khoảng cách chính xác dọc theo từng nếp gấp.

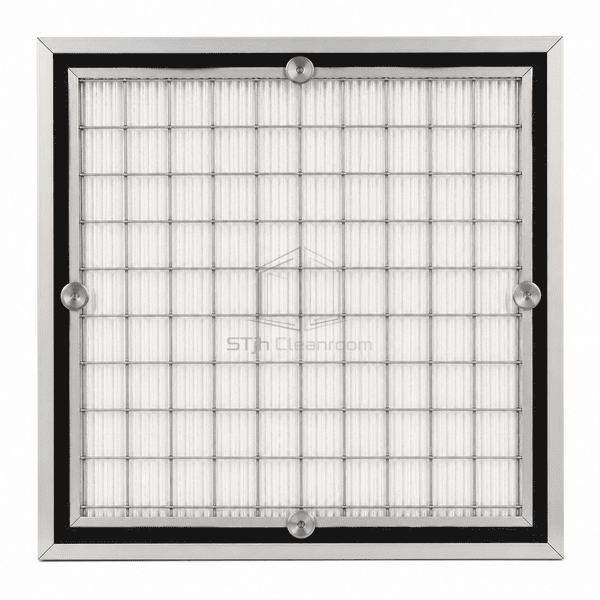

Vật liệu lọc HEPA mỏng có thể rách khi tấm lọc được mang bằng cách cầm vào mặt lọc.Vật liệu lọc đặt âm và các lưới bảo vệ tùy chọn cách ly bề mặt nếp gấp khỏi thao tác thông thường.

Rò rỉ phát triển tại mối nối giữa cụm vật liệu lọc và nhôm đùn.Keo urethane đổ kín bốn mặt tạo thành liên kết liên tục bên trong khoang khung.

Các ứng dụng điển hình

Lưới lọc trần phòng sạchTrạm làm việc dòng khí tầngBộ lọc quạtKhu phẫu thuật bệnh việnKhu vực quy trình chất bán dẫn và dược phẩm

Thông số kỹ thuật

Dưới đây là các khoảng kết cấu điển hình của tấm HEPA mini-pleat không có tấm ngăn kim loại.

Vật liệu lõi	Vật liệu lọc HEPA sợi thủy tinh siêu mịn với các gân ngăn nhựa nhiệt dẻo liên tục
Độ dày bảng điều khiển	Chiều sâu cụm mini-pleat 53, 70 hoặc 100 mm
Chiều rộng hiệu quả	Chiều rộng mô-đun phòng sạch 305-610 mm
Chiều dài tối đa	Chiều dài tấm lọc lên đến 1220 mm với nhôm đùn gia cường
Thép đối mặt với độ dày	Lưới bảo vệ mặt bằng thép sơn tĩnh điện hoặc thép không gỉ, dày 0.40-0.60 mm
Mật độ lõi	Khối lượng riêng danh nghĩa của cụm mini-pleat đã lắp ráp khoảng 80-140 kg/m³
Độ dẫn nhiệt	Khoảng 0.034-0.041 W/(m·K) đối với vật liệu microglass mini-pleat khô liên kết bằng nhựa
Kết thúc bề mặt	Vật liệu microglass màu trắng trong nhôm anod hóa màu tự nhiên, với lưới bảo vệ mặt màu trắng tùy chọn
Loại khớp nối	Cụm mini-pleat tạo khoảng cách bằng keo nóng chảy, được đổ kín hoàn toàn vào khung chu vi bằng nhôm đùn
Tùy chỉnh	Có sẵn dựa trên ứng dụng dự định và môi trường hoạt động.

Các tùy chọn có sẵn

Vật liệu cấp H13, H14 hoặc ULPAChiều sâu cụm 53 mm, 70 mm hoặc 100 mmVật liệu microglass hoặc màng trở lực thấpKhung có gioăng, rãnh gel hoặc mép dao tích hợp
