Hệ thống phân phối không khí phòng sạch
Van điều khiển luồng khí Venturi

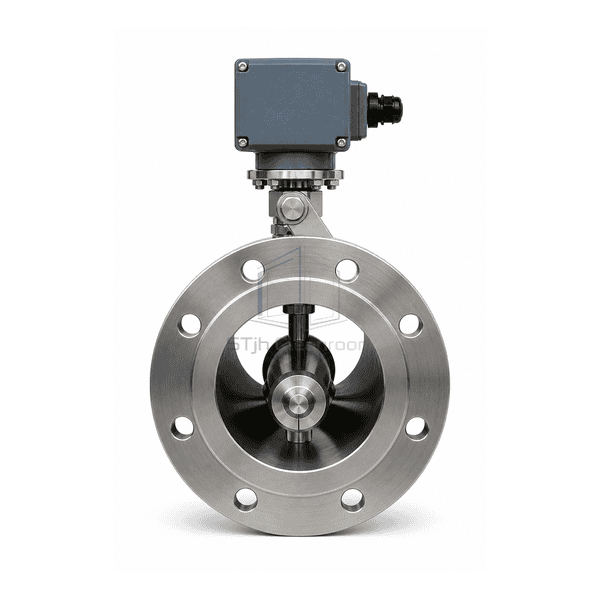

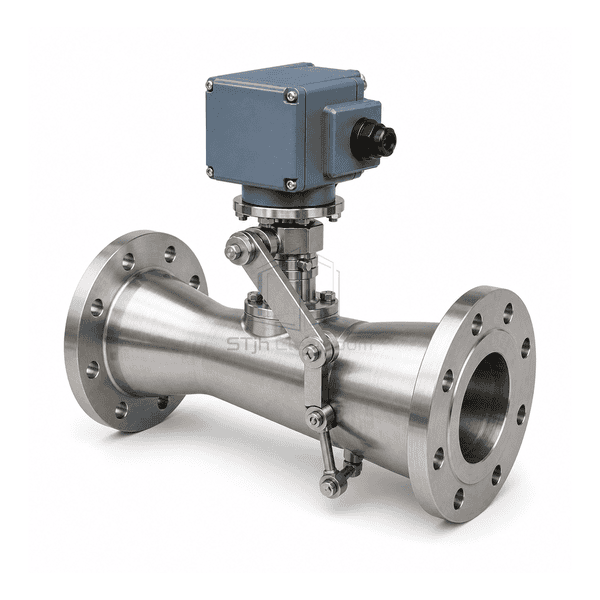

Một van Venturi không gỉ đặc trưng có hình nón bù lò xo giữ luồng không khí được điều khiển vì áp suất tĩnh của ống dẫn thay đổi.
- Đáp ứng dòng chảy độc lập áp suất
- Ống Venturi bù lò xo
- Định vị lại nhanh theo lệnh
- Đường dẫn không khí chống ăn mòn
Giới thiệu Sản phẩm

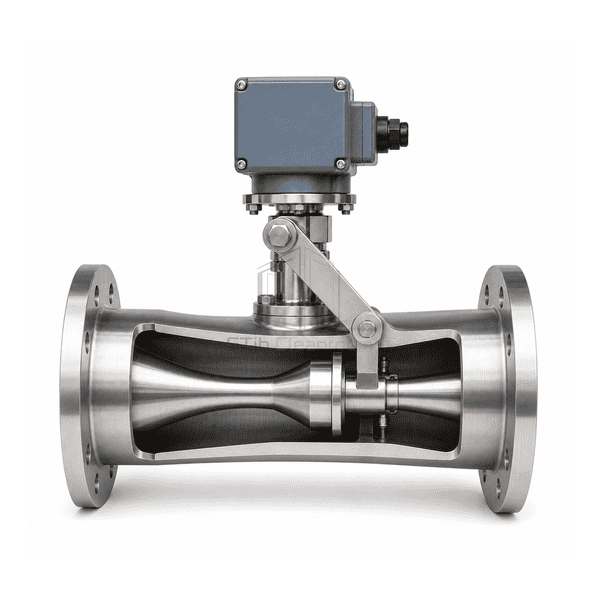

Van điều khiển luồng khí Venturi sử dụng cổ họng có hình dạng và hình nón di động để tạo ra mối quan hệ lặp lại giữa vị trí hình nón và luồng khí. Một lò xo cơ học thay đổi hình nón để đáp ứng với sự thay đổi Áp suất ống dẫn, trong khi bộ truyền động thiết lập mở theo yêu cầu của lệnh điều khiển. Bởi vì bù áp suất xảy ra bên trong thân van, Bộ điều khiển có thể phản ứng mà không liên tục tạo ra luồng không khí từ một cảm biến ống dẫn riêng biệt. Các bộ phận làm ướt không gỉ và thiết bị truyền động bên ngoài làm cho bộ phận lắp ráp phù hợp với nguồn cung cấp, ống xả chung và ống xả trong phòng thí nghiệm.
Các tính năng chính
Bù lò xo cơ học phản ứng trực tiếp với sự thay đổi áp suất tĩnh trước khi vòng lặp áp suất trong phòng trôi.
Thiết bị truyền động bên ngoài nhanh hỗ trợ theo dõi khói và thay đổi cân bằng cung cấp đến xả trong phòng nhanh chóng.
Bề mặt bên trong không gỉ mịn màng và các bộ phận ổ đĩa ngoài làm giảm cặn trong dịch vụ ống xả đòi hỏi khắt khe.
Các giải pháp cho ứng dụng của bạn
Kiểm soát luồng không khí trong phòng quan trọng phải duy trì lặp lại thông qua thay đổi Áp suất ống dẫn, phản ứng nhanh chóng với nhu cầu và chịu được các chất gây ô nhiễm mà không có bộ phận đo trôi.
Một sự thay đổi tốc độ quạt làm thay đổi một số nhánh chảy trước khi vòng áp suất phòng có thể phục hồi.Hình nón lò xo bù cơ học cho sự thay đổi Áp suất ống tại mỗi van.
Chuyển động của tấm chắn khói cần có sự thay đổi lớn của ống xả trong vài giây.Một hình nón đặc trưng và bộ truyền động nhanh di chuyển trực tiếp đến vị trí luồng không khí do Bộ điều khiển mui xe chỉ huy.
Bụi hoặc cặn hóa học chặn các cổng Cảm biến áp suất nhỏ trong nhánh xả.Cơ chế hình nón độc lập với áp suất điều khiển lưu lượng mà không cần vòi trung bình trong luồng nhỏ.
Nguồn cung không phù hợp và phản ứng xả đảo ngược hướng áp suất phòng dự kiến.Các lệnh van phối hợp và các đường cong vị trí dòng chảy đã biết duy trì độ lệch theo lịch trình giữa các đường dẫn không khí trong phòng.
Các ứng dụng điển hình
Kiểm soát áp suất phòng dược phẩmỐng xả khói phòng thí nghiệmCung cấp phòng sạch và theo dõi hoàn trảThông gió nghiên cứu động vậtCách ly chăm sóc sức khỏe-Luồng khí phòng
Thông số kỹ thuật
Phạm vi xây dựng đại diện cho một van điều khiển luồng khí Venturi không gỉ được hiển thị dưới đây.
| Vật liệu lõi | Thân ống xả bằng thép không gỉ 304 hoặc 316 có nón bù lò xo và mối nối không gỉ |
|---|---|
| Độ dày bảng điều khiển | Thân ống Venturi hình thành 1.0-1.5mm |
| Chiều rộng hiệu quả | Đường kính ống tròn danh nghĩa 152-356mm |
| Chiều dài tối đa | Chiều dài cơ thể tổng thể lên đến 1200 mm bao gồm các phần chuyển tiếp |
| Thép đối mặt với độ dày | Mặt bích lắp không gỉ 1.2-2.0mm và tấm đỡ thiết bị truyền động |
| Mật độ lõi | Khoảng 8000 kg/m³ cho các bộ phận luồng khí bằng thép không gỉ 304 hoặc 316 |
| Độ dẫn nhiệt | 14-16 W/(m · K) thông qua thân ống xả không gỉ 304 hoặc 316 ở nhiệt độ phòng |
| Kết thúc bề mặt | Đường dẫn không khí bằng thép không gỉ có lớp phủ mịn hoặc có thiết bị truyền động bên ngoài được bảo vệ |

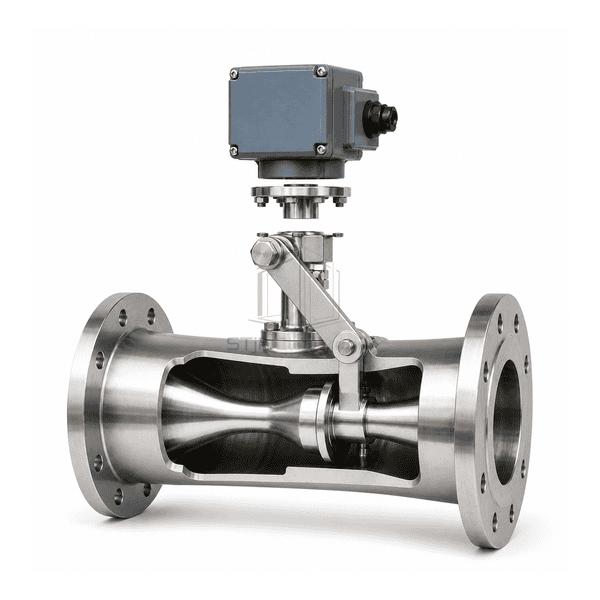

| Loại khớp nối | Thân ống xả có mặt bích hoặc trơn trượt với trục hình nón dẫn hướng và liên kết trực tiếp bên ngoài |
| Tùy chỉnh | Có sẵn dựa trên ứng dụng dự định và môi trường hoạt động. |
Các tùy chọn có sẵn
Điều khiển âm lượng biến đổi âm lượng vàng không đổiCung cấp, lắp ráp ống xả chung hoặc ống xả ăn mòn trángBộ điều khiển tương thích Analog hoặc BacnetThiết bị truyền động và phản hồi vị trí không an toàn
Quy hoạch van điều khiển luồng khí Venturi?
Gửi cho chúng tôi kích thước của bạn, điều kiện lắp đặt, mục tiêu hiệu suất và bề mặt yêu cầu hoàn thiện.
