Hệ thống phân phối không khí phòng sạch

Van không khí có thể điều chỉnh

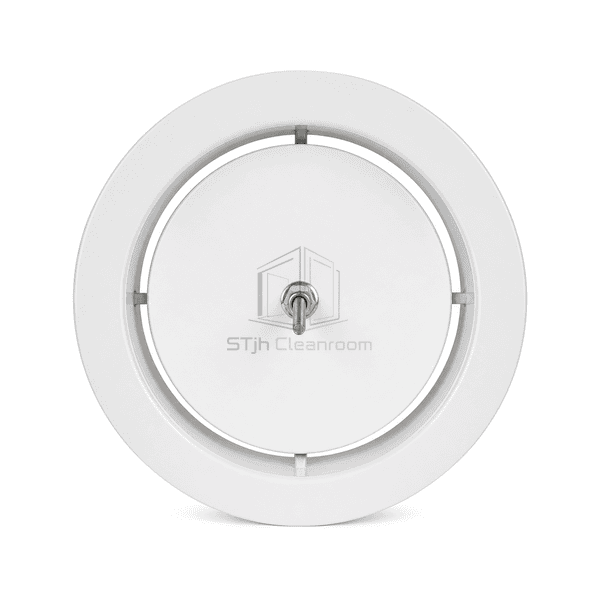

Một van trần hoặc tường tròn nhỏ gọn có đĩa trung tâm có ren điều chỉnh lỗ hình khuyên để cân bằng nguồn cung cấp nhỏ hoặc trích xuất luồng khí.

Annulus điều chỉnh liên tục
Mặt tròn nhỏ gọn
Đĩa khóa có ren
Gắn tường hoặc trần

Yêu cầu báo giá Duyệt các sản phẩm

Giới thiệu Sản phẩm

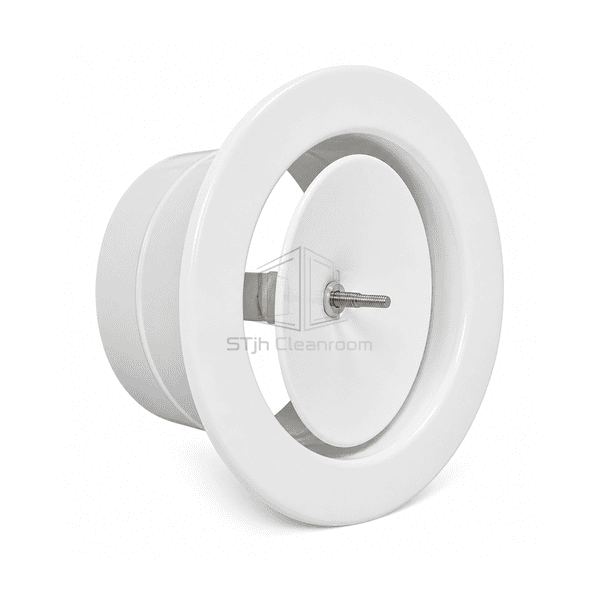

Van khí đĩa có thể điều chỉnh cung cấp một thiết bị đầu cuối đơn giản cho luồng khí nhánh nhỏ trong phòng hỗ trợ phòng sạch, nhà vệ sinh và không gian dịch vụ. Xoay đĩa thép trung tâm thay đổi vùng không có hình khuyên và do đó áp suất giảm qua van; một đai ốc khóa đảm bảo vị trí đã chọn sau khi cân bằng. Vỏ bọc hình thành phù hợp với ống bọc ống tròn tiêu chuẩn, và bộ giữ lò xo hoặc lưỡi lê cho phép tháo van hoàn chỉnh để làm sạch. Các phiên bản cung cấp xả triệt để trên tường hoặc trần nhà, trong khi các phiên bản chiết xuất hút không khí đều xung quanh khoảng cách chu vi.

Các tính năng chính

Đĩa trung tâm có ren cung cấp điều chỉnh liên tục thay vì bước của việc mở luồng khí.

Đai ốc khóa giữ thiết lập cân bằng để việc lau chùi thông thường không làm thay đổi khoảng cách hình khuyên.

Mặt sơn tĩnh điện tròn mang đến một thiết bị đầu cuối có thể làm sạch nhỏ gọn cho các phòng nhỏ.

Vòi tiêu chuẩn 100-200mm kết nối trực tiếp với ống dẫn tròn mà không cần ống nối riêng.

Các giải pháp cho ứng dụng của bạn

Một thiết bị đầu cuối không khí nhỏ phải cung cấp khả năng điều chỉnh cân bằng có thể sử dụng mà không cần một ống xả cồng kềnh hoặc tay cầm giảm chấn lộ ra.

Một ổ cắm tròn cố định không thể cân bằng sau khi lắp đặt ống nhánh.Xoay đĩa trung tâm thay đổi đường thở hình khuyên cho đến khi khối lượng đo đạt đến giá trị dự định.

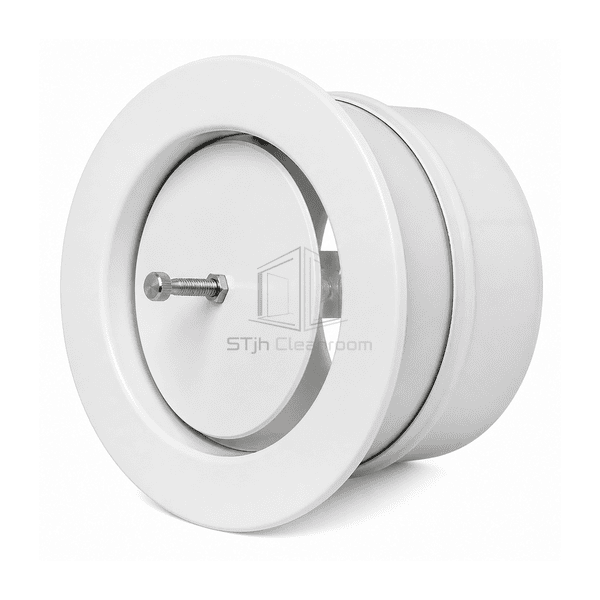

Nhân viên vệ sinh vô tình thay đổi cài đặt van khí cuối cùng.Vị trí đĩa đã chọn được bảo đảm bằng đai ốc khóa trục chính ẩn phía sau mặt.

Một lưới tản nhiệt lớn trông không cân xứng trong một Trần phòng hỗ trợ hẹp.Kích thước danh nghĩa nhỏ gọn 100-200mm mang lại vẻ ngoài bên trong phòng hình tròn hạn chế.

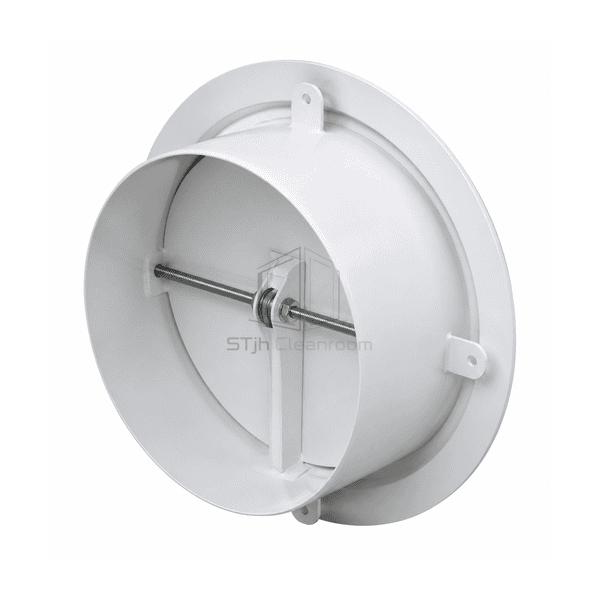

Ống bao dẫn trở nên khó tiếp cận phía sau van cố định.Gắn lò xo hoặc lưỡi lê cho phép Thân van hoàn chỉnh rút lại để kiểm tra và làm sạch.

Các ứng dụng điển hình

Hỗ trợ phòng sạch-Chiết xuất từ phòngỐng xả trần phòng gowningNhân viên vệ sinh và dọn dẹp các phòng phụ trợChi nhánh hỗ trợ phòng thí nghiệm nhỏKhông khí cấp hoặc thoát có kiểm soát trong hành lang

Thông số kỹ thuật

Kích thước và vật liệu điển hình cho Van đĩa cung cấp hoặc chiết xuất có thể điều chỉnh được liệt kê dưới đây.

Vật liệu lõi	Vỏ và đĩa van thép hình thành với trục chính ren mạ kẽm, thanh ngang và đai ốc khóa
Độ dày bảng điều khiển	Vỏ và đĩa van thép hình thành 0.8-1.2mm
Chiều rộng hiệu quả	Đường kính mặt hiển thị tổng thể từ 132 đến 245mm
Chiều dài tối đa	Đường kính mặt tổng thể lên tới 245 mm cho kích thước danh nghĩa 200
Thép đối mặt với độ dày	Mặt thép sơn tĩnh điện 0.8-1.2mm
Mật độ lõi	Khoảng 7850 kg/m³ đối với vỏ van và đĩa van bằng thép
Độ dẫn nhiệt	Khoảng 45-60 W/(m · K) cho vỏ và đĩa van thép
Kết thúc bề mặt	Lớp phủ bột màu trắng mịn tương tự RAL 9010 với phần cứng giấu mạ kẽm
Loại khớp nối	Lò xo hoặc lưỡi lê phù hợp với ống bọc Ø 100-200mm với đĩa có ren điều chỉnh được
Tùy chỉnh	Có sẵn dựa trên ứng dụng dự định và môi trường hoạt động.

Các tùy chọn có sẵn

Hồ Sơ xả xuyên tâm cung cấp khíHồ sơ van xả khíKích thước danh nghĩa 100, 125, 160 và 200 mmSơn tĩnh điện màu trắng hoặc thép không gỉ

Lên kế hoạch cho một Thông số kỹ thuật của van khí đĩa có thể điều chỉnh?

Gửi cho chúng tôi kích thước của bạn, điều kiện lắp đặt, mục tiêu hiệu suất và bề mặt yêu cầu hoàn thiện.
