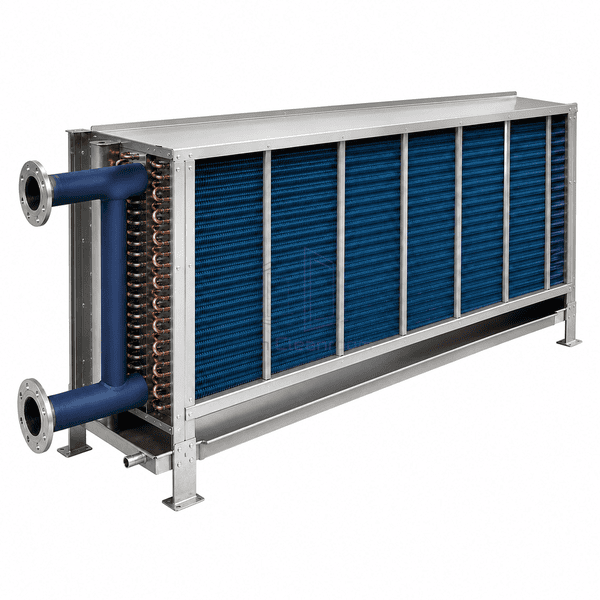

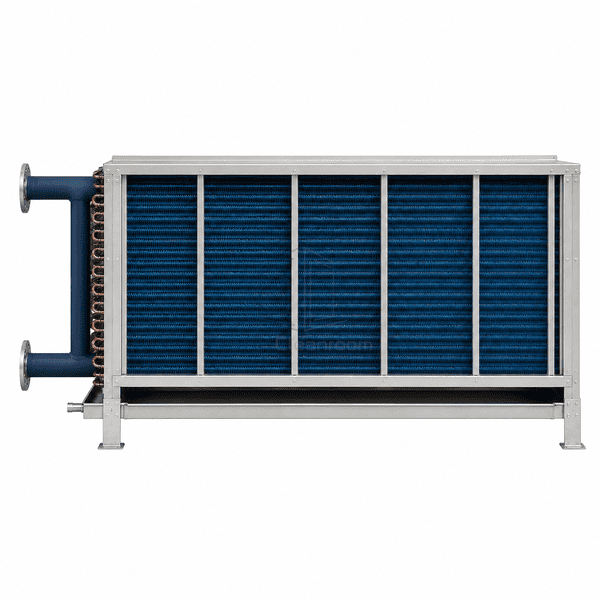

Blue-fin chilled-water cooling coil with insulated headers and drain pan

클린룸 HVAC 및 공기 처리 장비

냉각수 냉각 코일 (Chilled Water Cooling Coil)

중앙에서 공급 된 냉수와 제어 된 응축수 배수를 사용하여 클린 룸 공기를 냉각하고 제습하는 깊은 열 핀이 달린 코일.

민감하고 잠복 냉각
친수성 핀 표면
절연 물 헤더
스테인레스 응축수 배수

견적 요청 제품 찾아보기

상품 소개

냉수는 여러 구리 튜브 열을 통해 순환하고 따뜻한 공기는 파란색 친수성 알루미늄 핀을 교차합니다. 핀 온도가 이슬점 아래로 떨어지면 수분이 응축되어 코일 아래의 스테인레스 팬으로 배출됩니다. 카운터 흐름 회로, 충분한 얼굴 영역 및 제어 된 핀 간격 균형 잠재 성능, 물 속도 및 청정실 습도 제어를위한 공기 압력 강하.

주요 기능

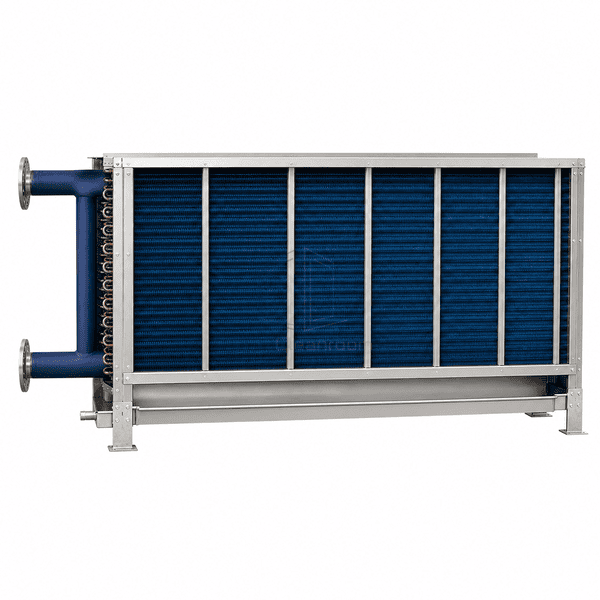

깊은 다중 열 구조는 제어 된 얼굴 속도에서 합리적인 냉각 및 습기 제거를 제공합니다.

친수성 지느러미 처리는 응축 물이 지느러미 사이를 연결하는 대신 얇은 배수 필름을 형성하도록 장려합니다.

절연 공급 및 리턴 헤더는 AHU 케이싱에서 외부 발한을 제한합니다.

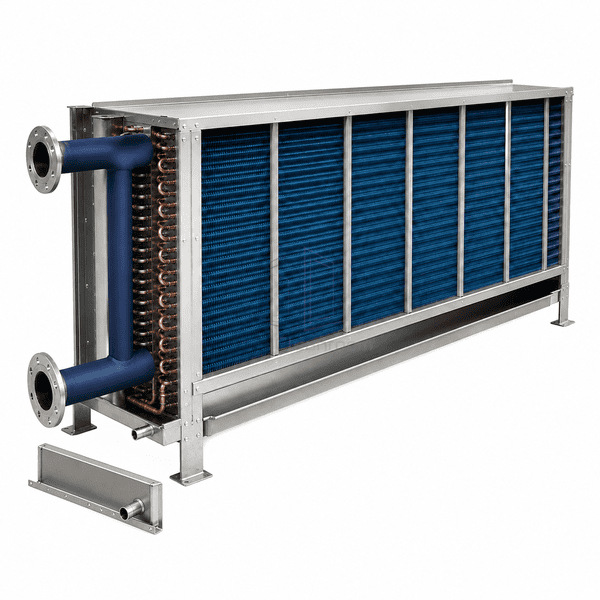

경사진 스테인레스 드레인 팬은 응축수를 포착하고 세정을 위해 배수 출구를 노출합니다.

응용 프로그램 솔루션

냉각 코일은 하류로 방울을 운반하거나 정체 된 응축수 영역을 생성하지 않고 수분을 제거해야합니다.

높은 페이스 속도는 코일에서 응축물을 다운 스트림 필터로 끌어 당깁니다.적절한 얼굴 영역과 선택적 방울 제거기는 설계 기류 아래에 이월 오버를 유지합니다.

지느러미 사이에 보유된 물은 오염과 냄새를 지지한다.친수성 코팅과 적절하게 투구 된 코일은 팬으로의 빠른 배수를 촉진합니다.

비절연 헤더는 배수구 발자국 밖에서 땀을 흘립니다.폐쇄 셀 헤더 절연은 모든 표면 수분을 포함 된 배수 영역으로 향하게합니다.

열악한 회로 밸런스는 공급 공기에 따뜻한 줄무늬를 남깁니다.일치하는 회로와 전폭 헤더는 차가운 물을 얼굴에 균일하게 분배합니다.

일반적인 응용 프로그램

제약 클린 룸 에어 핸들러낮은 이슬점 메이크업 공기 단위전자 제조 HVAC병원 수술 스위트 AHU실험실 습도 조절

기술 매개변수

클린룸 냉수 코일에 대한 전형적인 물리적 구성 범위는 아래에 요약되어 있다.

핵심 재료	청색 친수성 알루미늄 핀 및 절연 구리 헤더가있는 구리 튜브
패널 두께	1.5-2.0mm 스테인리스 또는 아연 도금 코일 케이싱
유효 폭	400-3000mm 활성 핀 얼굴 너비
최대 길이	최대 4200 mm 전체 코일 및 드레인 팬 길이
강철 면면 두께	1.0-1.5mm 304 스테인리스 응축 팬
코어 밀도	친수성 코팅 3003 알루미늄 냉각 핀을위한 기본 금속 밀도 약 2730 kg/m³
열전도도 (Thermal Conductivity)	코팅 된 알루미늄 냉각 핀을위한 기본 금속 열 전도도 약 193 W/(m · K)
표면 마무리	스테인레스 드레인 팬이있는 파란색 친수성 코팅 알루미늄 핀
접합 유형	나사 또는 플랜지 헤더와 용접 된 드레인 팬이있는 플랜지 케이스의 브레이징 구리 회로
사용자 정의	의도된 응용 프로그램 및 운영 환경에 따라 사용할 수 있습니다.

사용 가능한 옵션

4 ~ 12 개의 튜브 행친수성, 에폭시 또는 부식 방지 핀 코팅스테인레스 케이싱 및 이중 경사 드레인 팬수분 제거기 및 절연 헤더 인클로저
